CARACTÉRISTIQUES :
- Absorption des dilatations axiales
- Respecter le sens de passage indiqué sur le corps par une flèche
- Brides tournante en acier PN16
- Soufflets hydroformés
- Chemise interne en INOX
UTILISATION :
- Réseaux à haute température
- Déplacement axial uniquement
- Température mini et maxi admissible Ts : – 20°C à + 300°C
- Pression maxi admissible Ps : 16 bars (voir courbe)

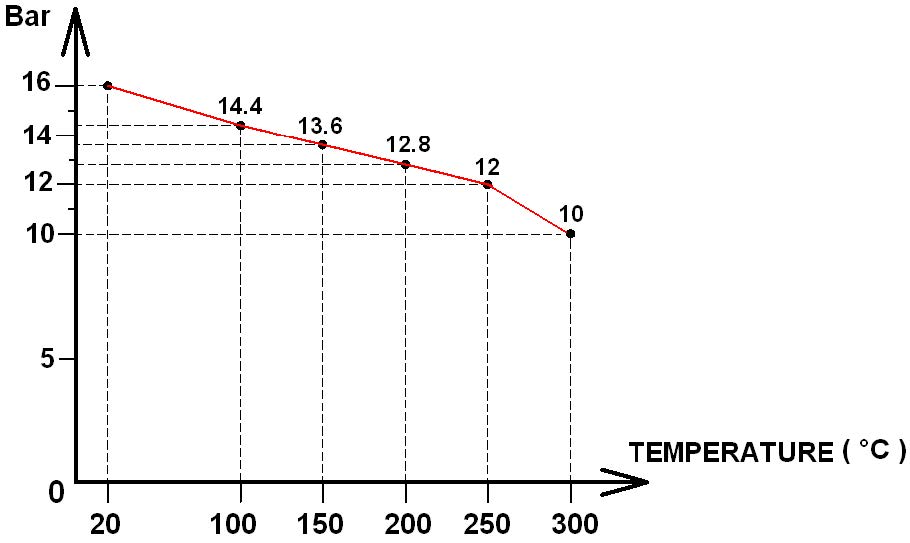

COURBE PRESSION / TEMPÉRATURE ( HORS VAPEUR ) :
GAMME :

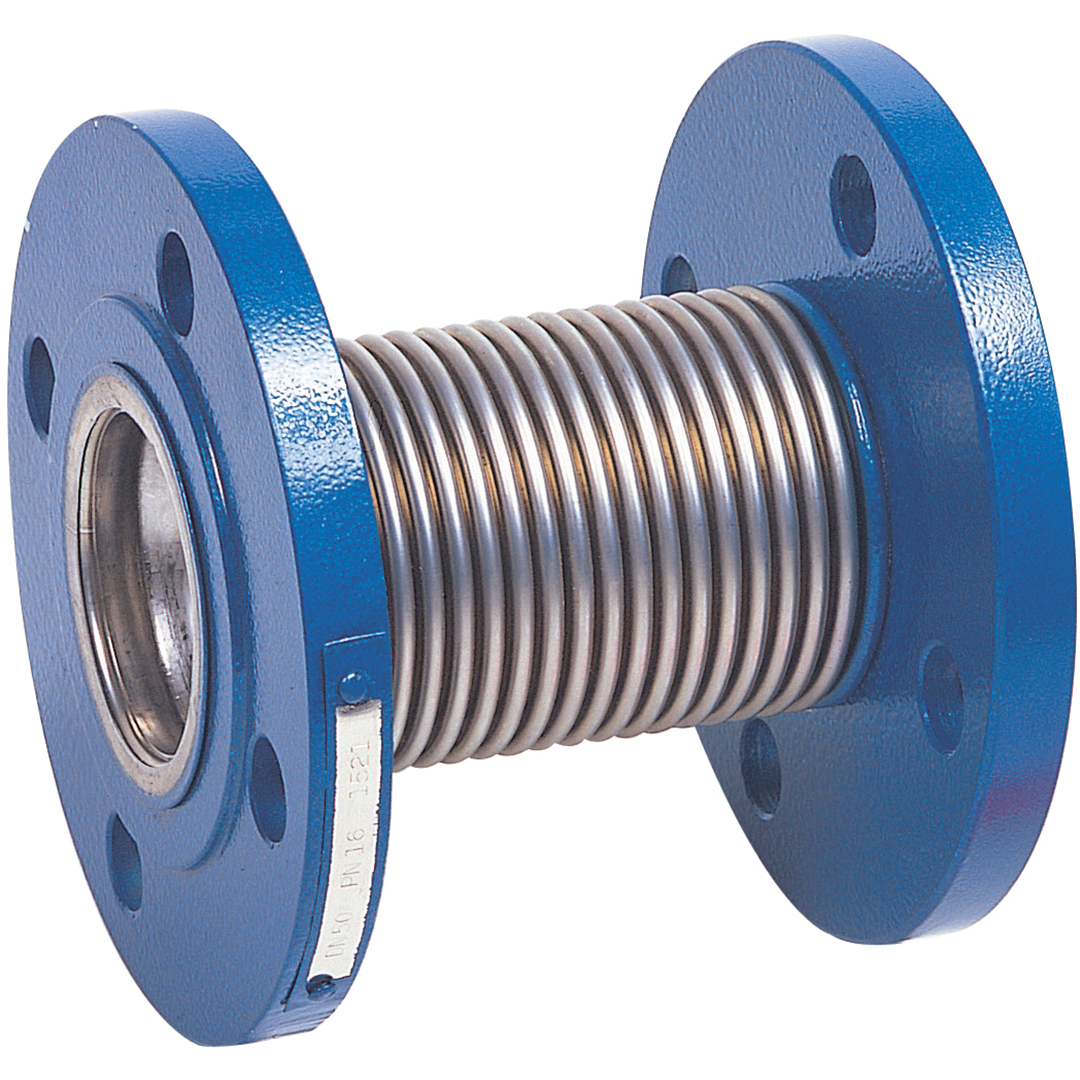

- Manchon compensateur acier à soufflet inox à bride tournante PN16 du DN 25 au DN 250

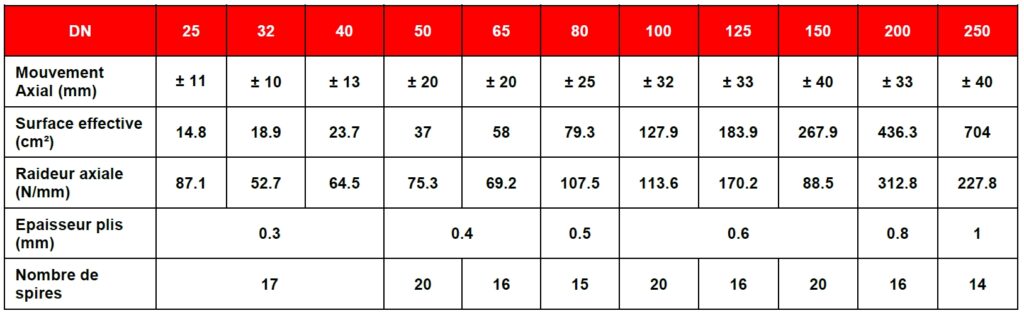

CARACTERISTIQUES :

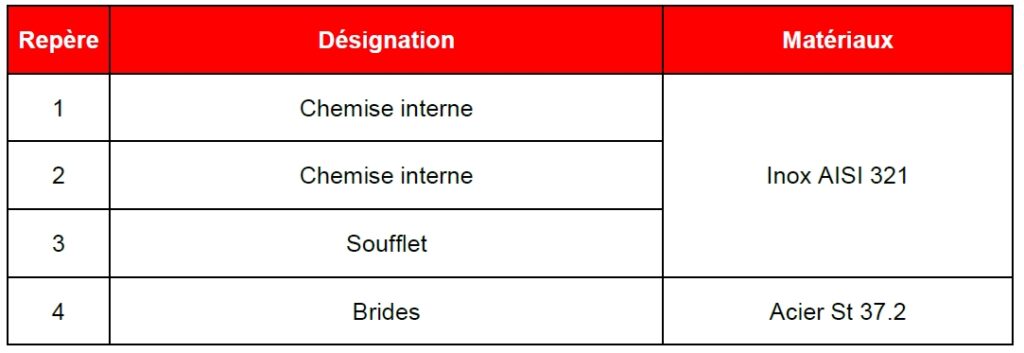

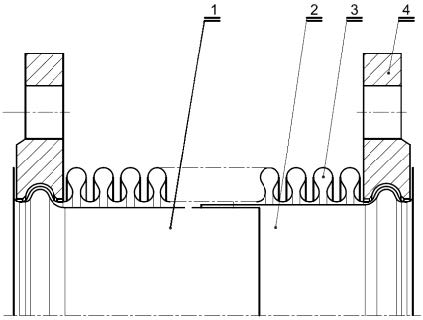

NOMENCLATURE :

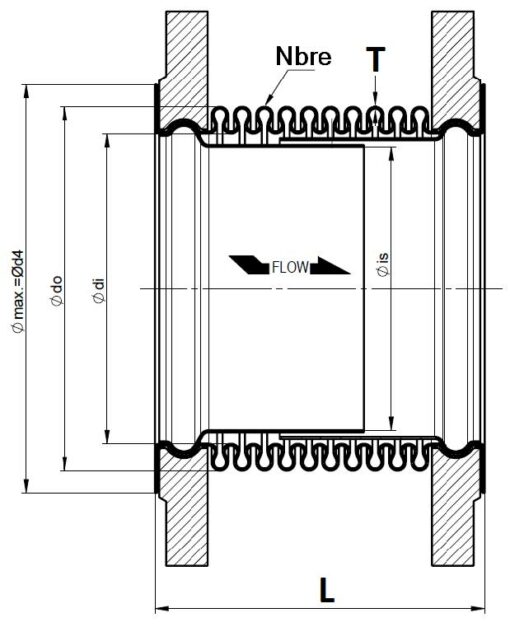

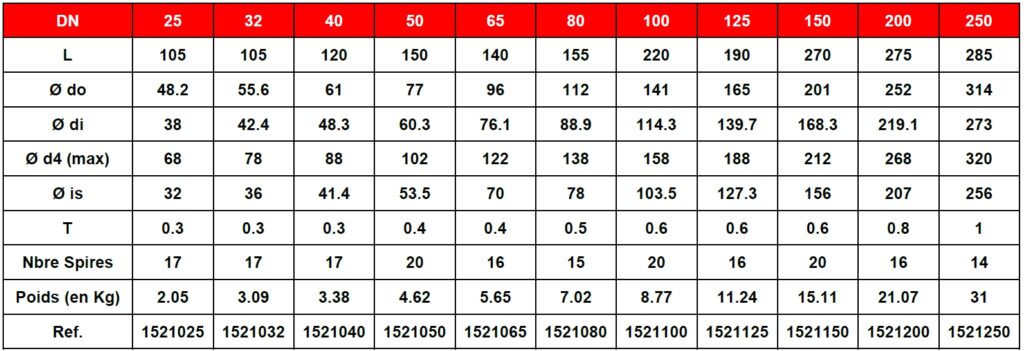

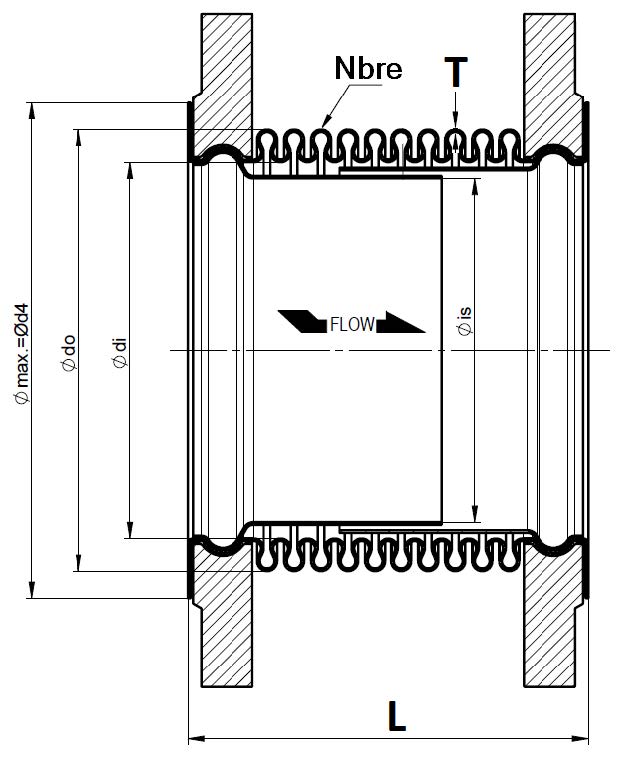

DIMENSIONS ( en mm ) :

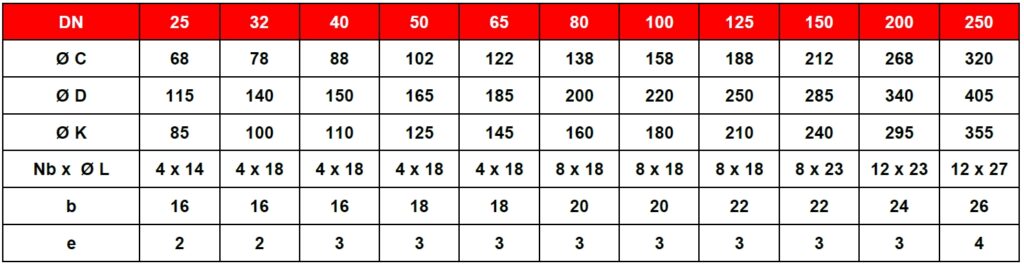

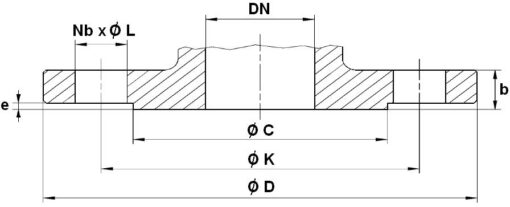

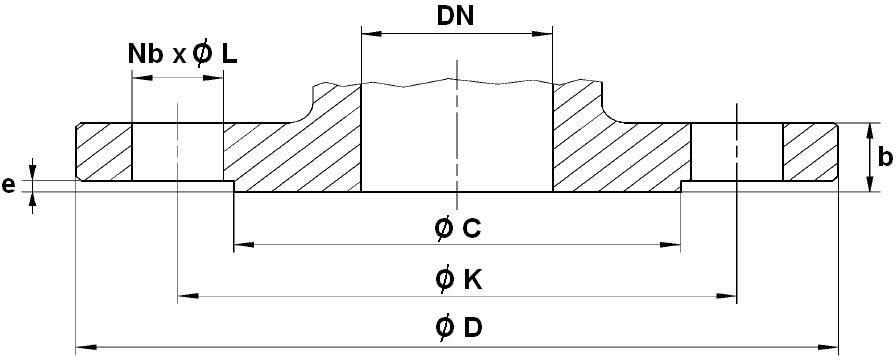

DIMENSIONS BRIDES STANDARD PN10 (PN10/16 JUSQU’AU DN150) ( en mm ) :
NORMALISATIONS :
- Fabrication suivant la norme ISO 9001 : 2015
- DIRECTIVE 2014/68/UE : Compatible pour liquide et gaz du groupe 1
- DN25 : Article 4, §3 (SEP), pas de marquage CE
- DN32-50 : Catégorie de risque I, marquage CE
- DN65-200 : Catégorie de risque II, marquage CE0408
- DN250 : Catégorie de risque III, marquage CE0408
- Construction suivant la norme EN 14917
- Brides R.F. suivant la norme EN 1092-1 PN16
PRECONISATIONS :
Les avis et conseils, les indications techniques, les propositions, que nous pouvons être amenés à donner ou à faire,
n’impliquent de notre part aucune garantie. Il ne nous appartient pas d’apprécier les cahiers des charges ou descriptifs fournis.
Il appartient au client de vérifier l’adéquation entre le choix du matériel et les conditions réelles d’utilisation.
TELECHARGEMENT =>
COMPENSATEUR DE DILATATION A SOUFFLET INOX A BRIDE ACIER TOURNANTE – FR.pdf
COMPENSATEUR DE DILATATION A SOUFFLET INOX A BRIDE ACIER TOURNANTE – ANG.pdf
