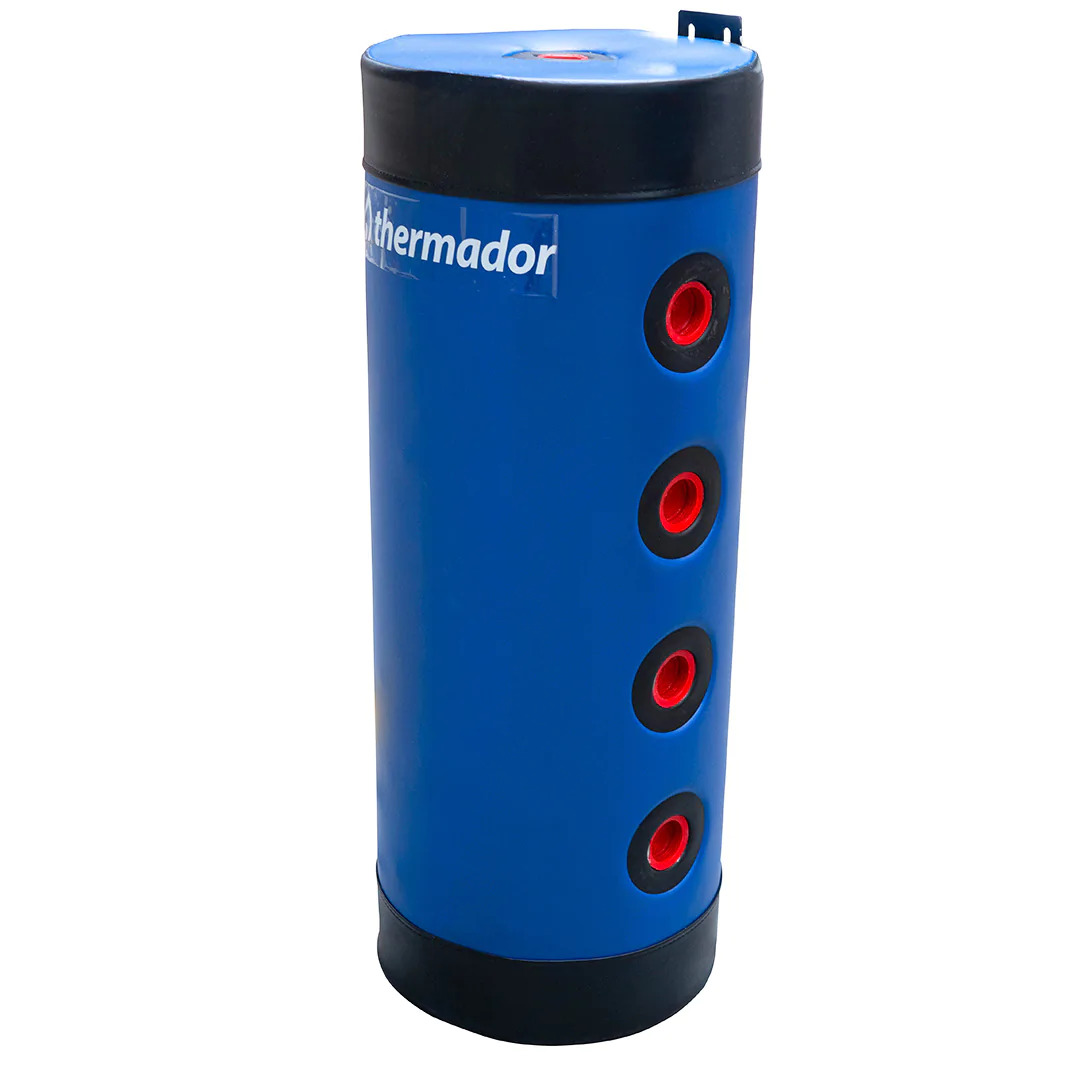

Bouteille casse pression et réservoir tampon pour chauffage ou PAC
Les bouteilles de mélange jaquette sky peuvent être utilisées sur des installations de chauffe et rafraîchissement.
Elles sont utilisées en chauffage seul quand elles sont couplées à un circuit radiateur + un circuit plancher chauffant pour éviter tout phénomène de condensation sur le circuit radiateur.
Le piquage supérieur doit toujours être équipé d’un purgeur d’air et il est conseillé de placer une vanne de vidange sur le piquage inférieur.
DEVIS SUR DEMANDE
L’utilisation d’une bouteille de mélange permet :
- D’augmenter le volume d’eau de l’installation, assurant ainsi un nombre de démarrages réduit de la source d’énergie ce qui rallonge sa durée de vie.
- D’assurer un découplage hydraulique afin d’éviter des défauts de débit de la source d’énergie.
Il est impératif de raccorder la bouteille de mélange à la terre pour la protéger contre la corrosion liée aux courants vagabonds.

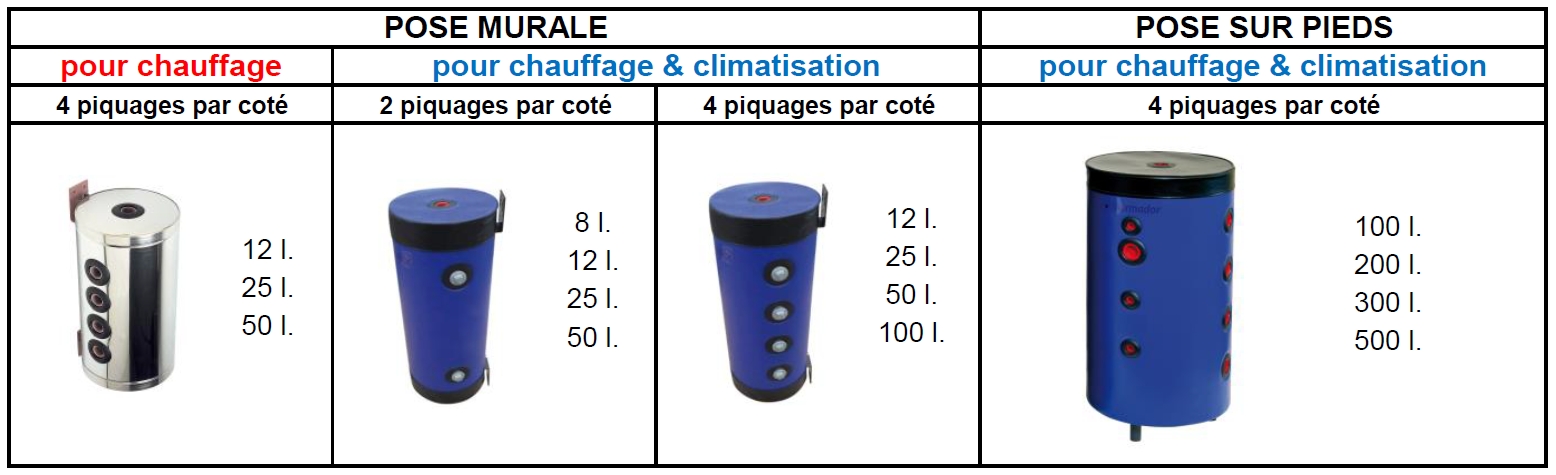

Gamme :
Construction selon directive 97/23/CE :
- Corps en acier
- Pression de service maxi : 6 bars
- Plage de température : -10 / 110°C
Accessoires :
Livré avec 4 bouchons (jusqu’au modèle de 50L)
Isolation :

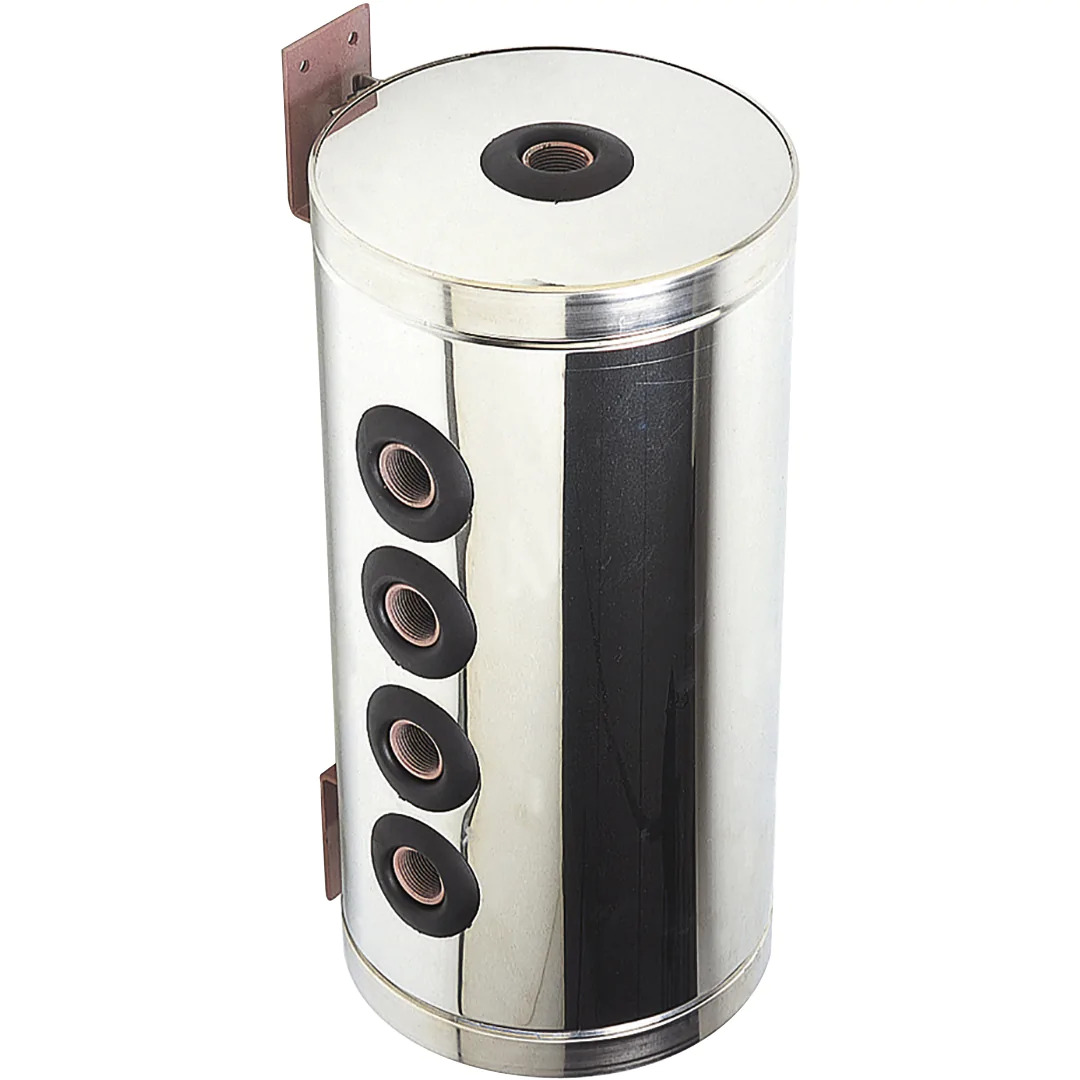

Modèle jaquette inox (chauffage seul) :
laine minérale
Modèles sky :
Polyuréthane expansé rigide épaisseur =>

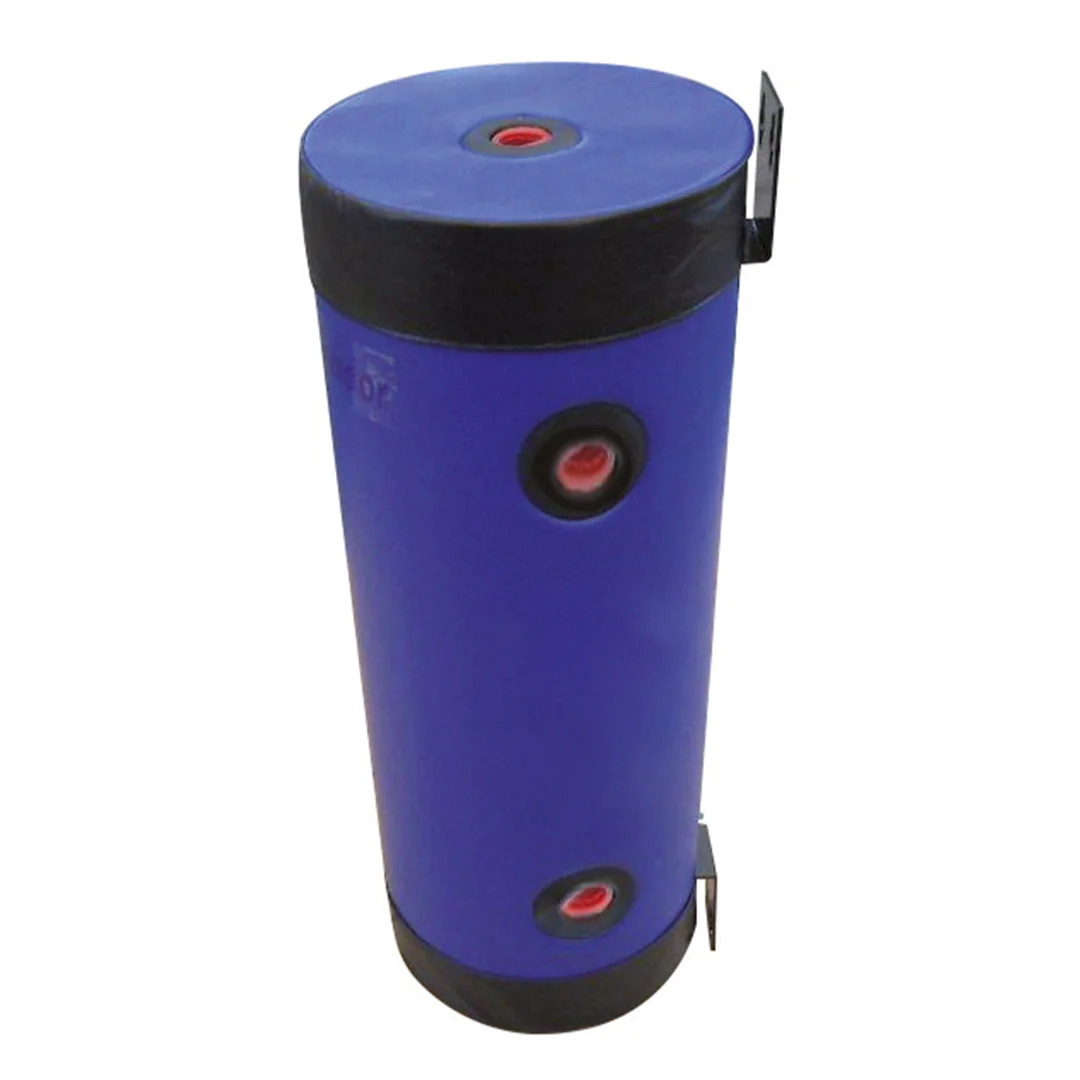

- Murale 2 piquages : 8 et 12 L = 30mm au delà 35mm
- Murale 4 piquages : 12 L = 30mm, 25 et 50 L = 35mm, 100L = 25mm
- Sur pieds : 100 L = 25mm, 200 L = 30mm, 300 L = 35mm, 500L = 50mm

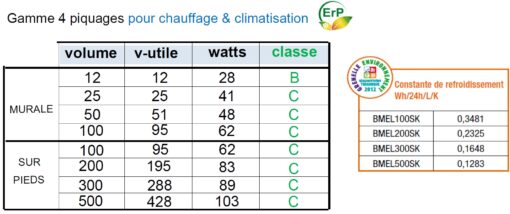

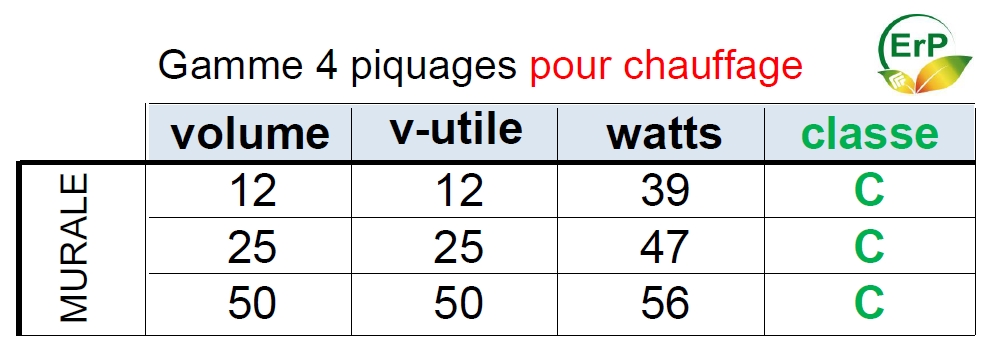

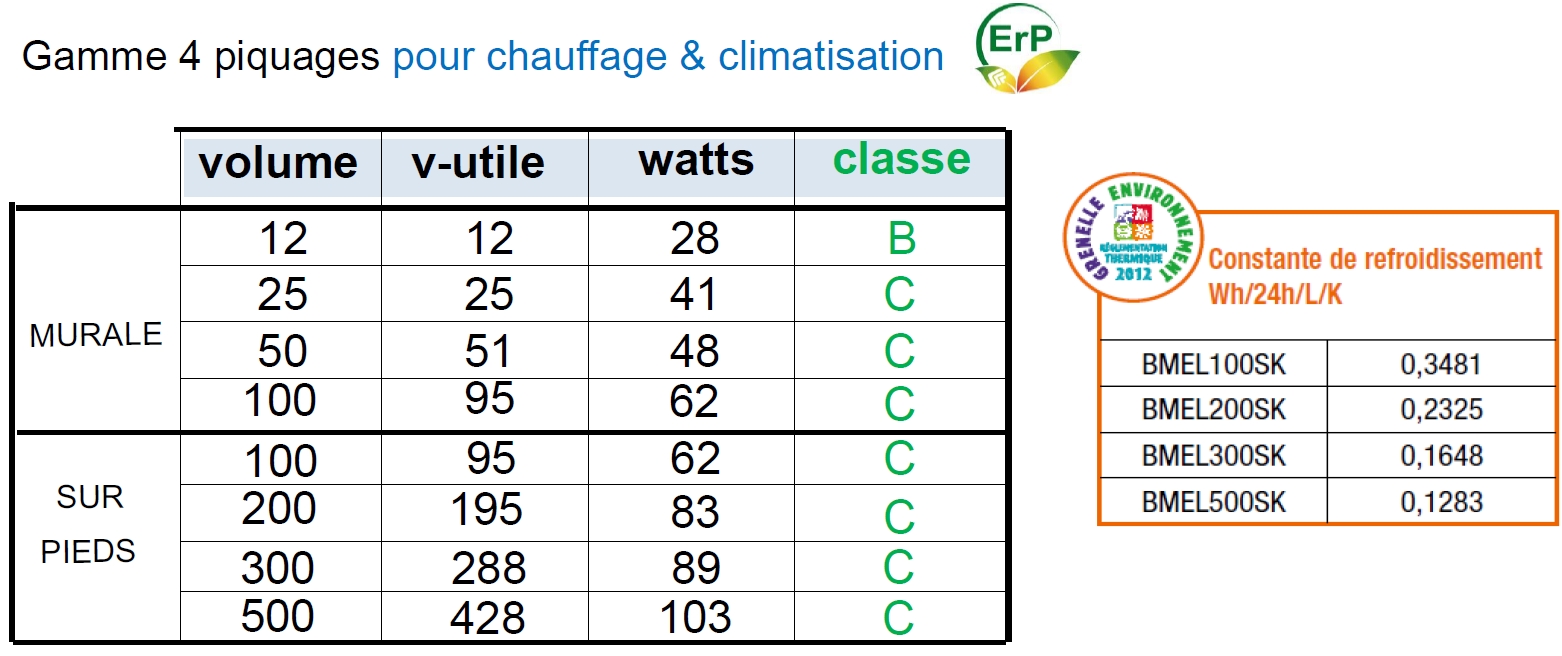

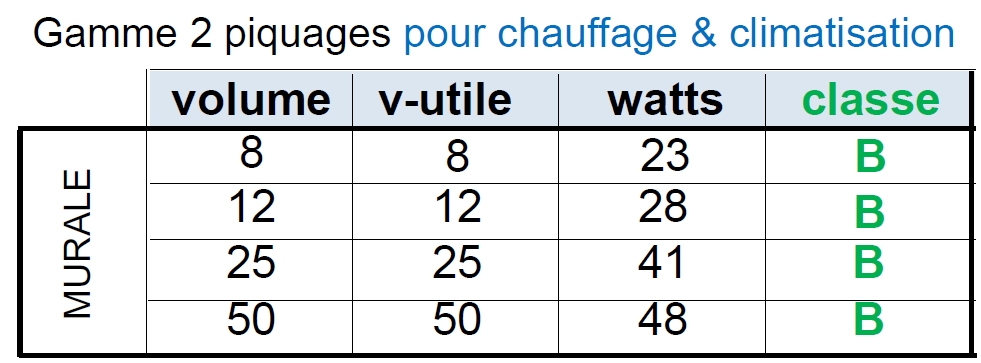

Caractéristiques selon directive Erp 2009/125/CE :

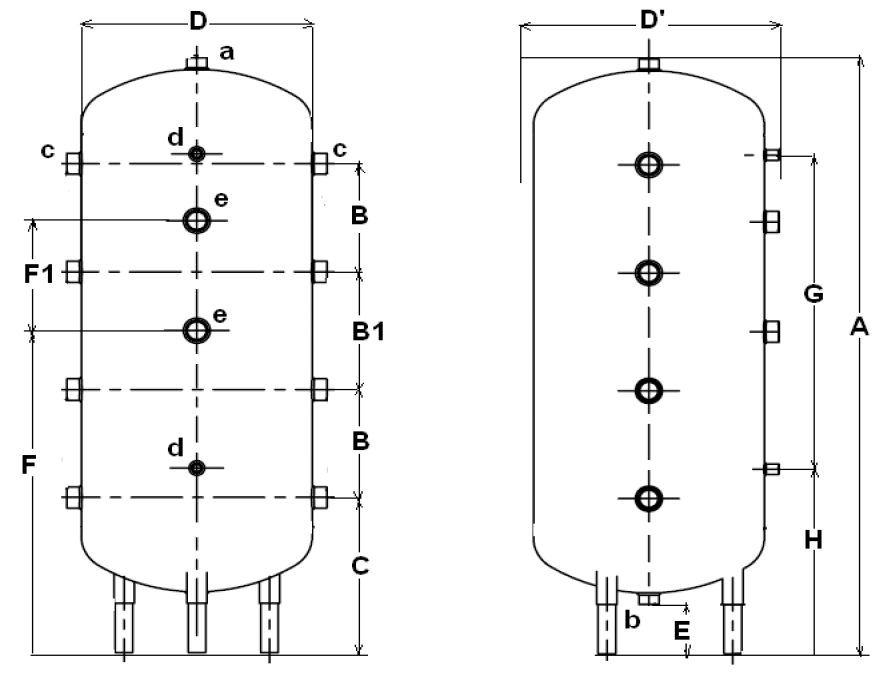

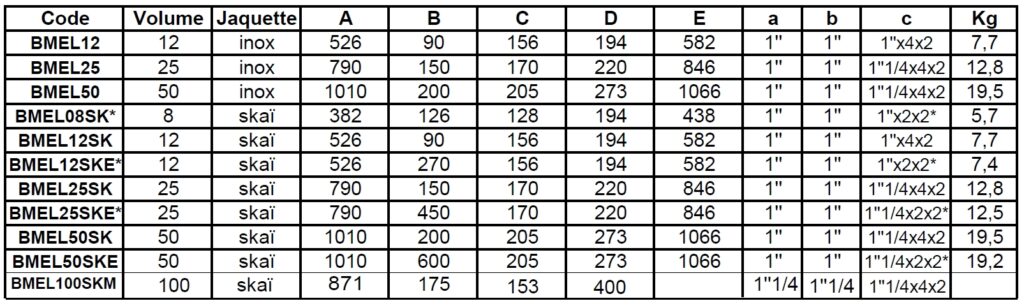

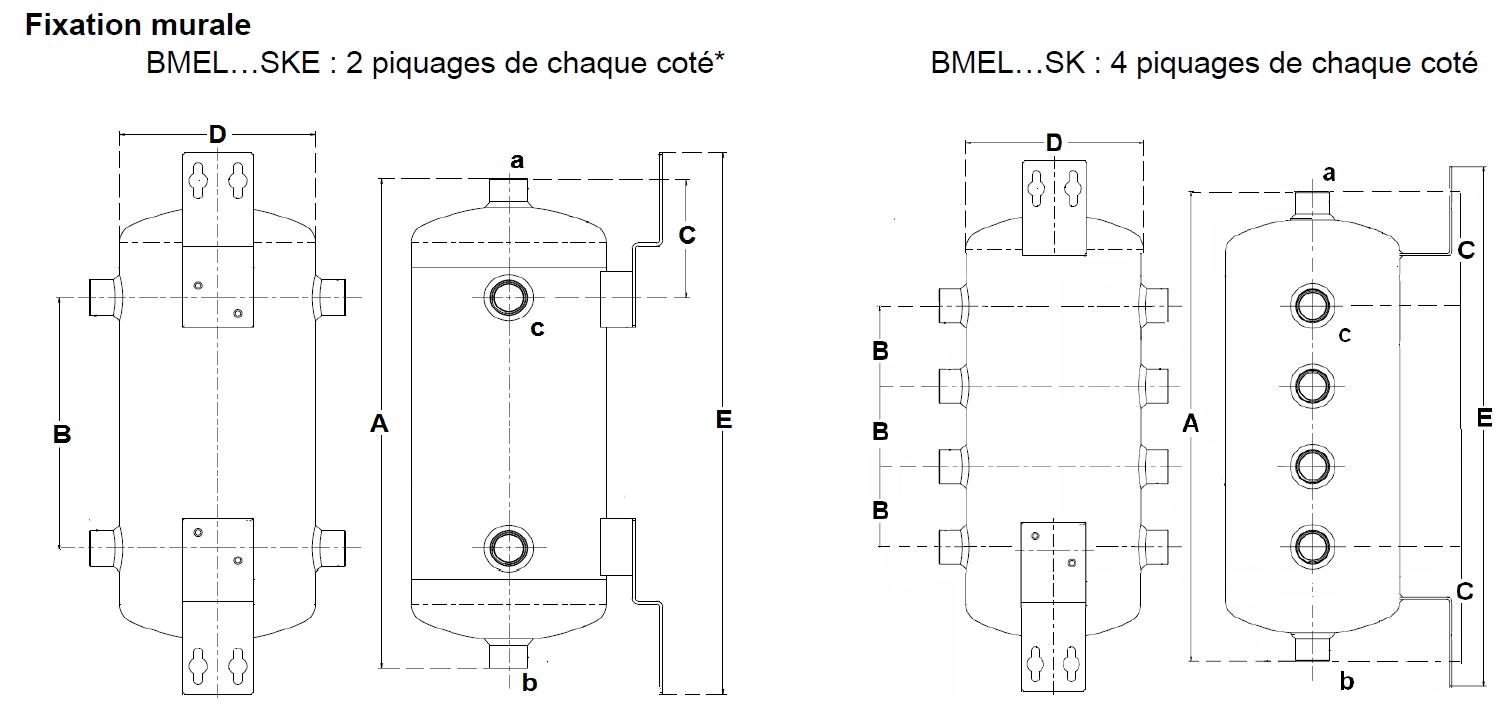

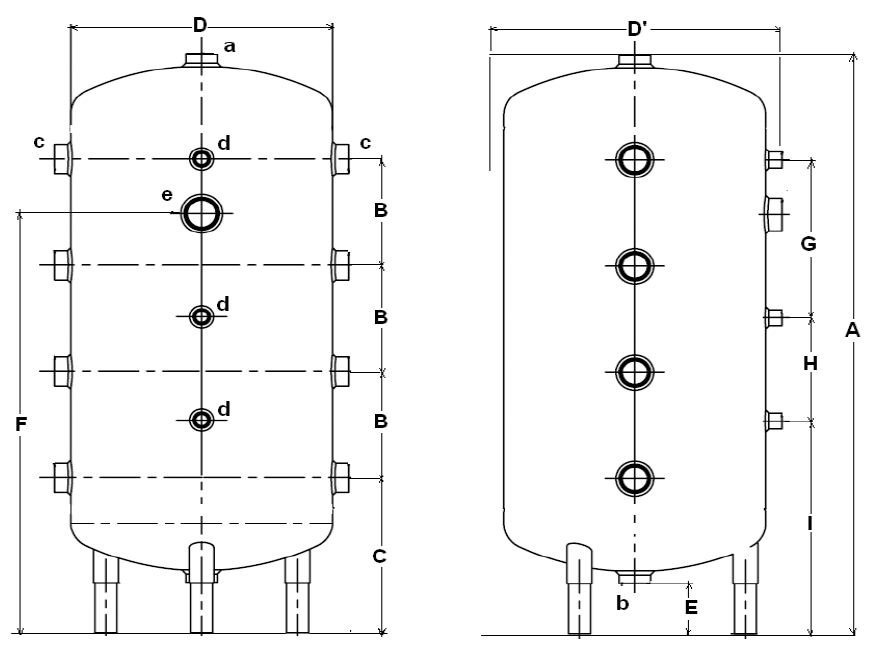

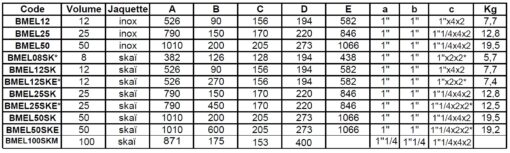

Côtes :

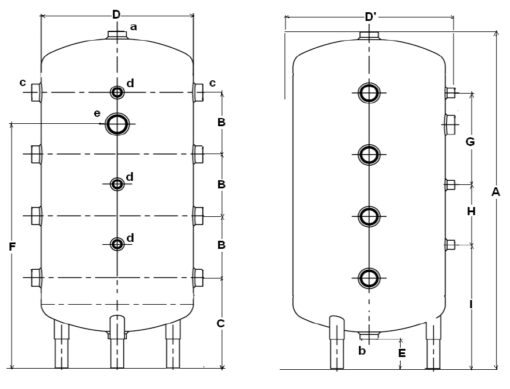

Sur pieds :

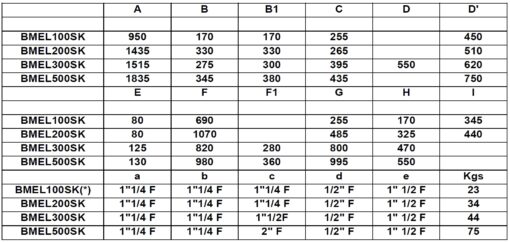

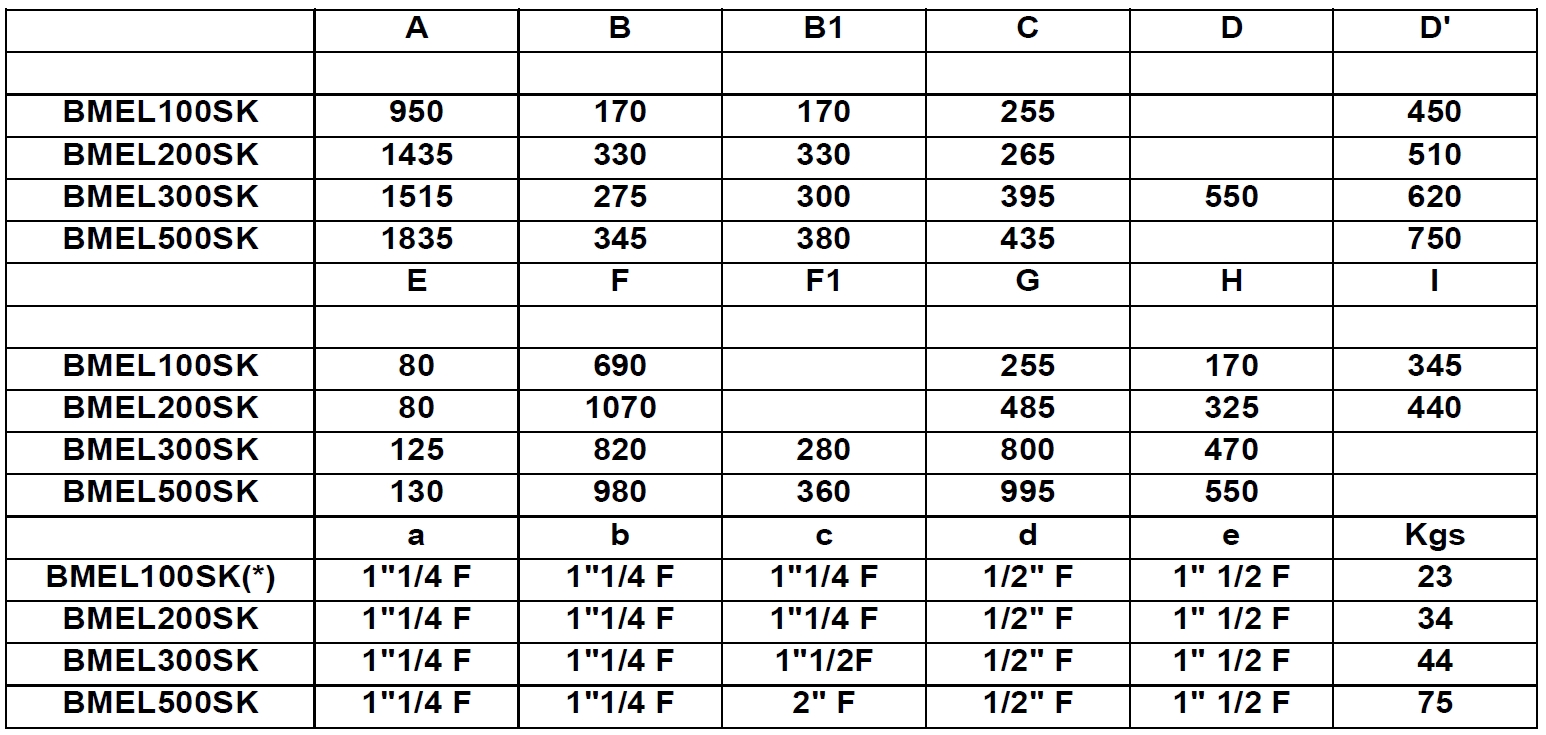

autres modèles (100, 200, 300 et 500 l.)

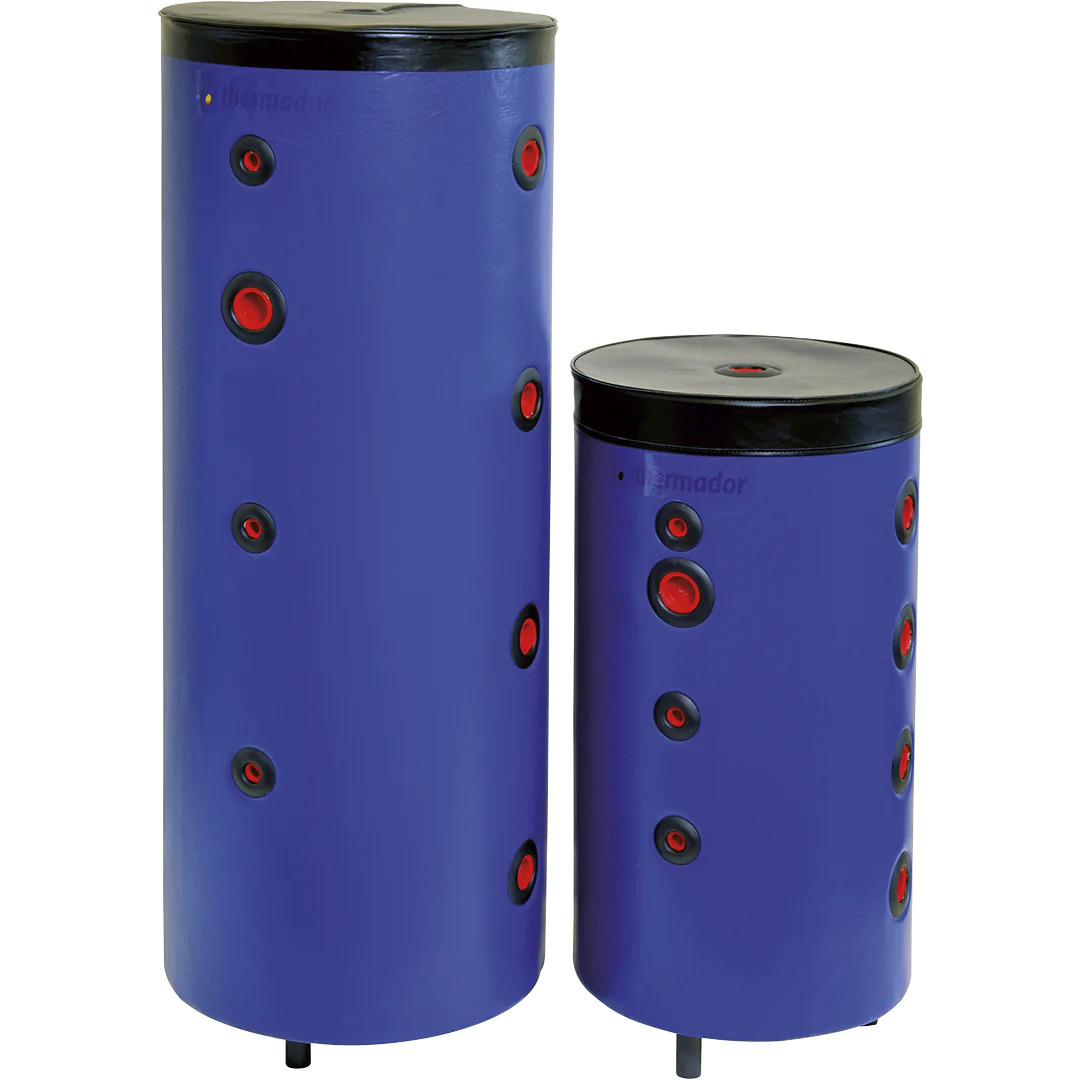

Jaquette bleue, pour systèmes de chauffage ou climatisation.
Modèle 100 et 200 litres :
- Un piquage en face avant en d. 6/4″F pour un appoint par résistance électrique (e)
- Trois piquages sur la face avant d.1/2″F pour thermomètre ou aquastat (d)
Modèle 300 et 500 litres :
- Deux piquages en face avant en d. 6/4″F pour un appoint par résistance électrique (e)
- Deux piquages sur la face avant d.1/2″F pour thermomètre ou aquastat (d)

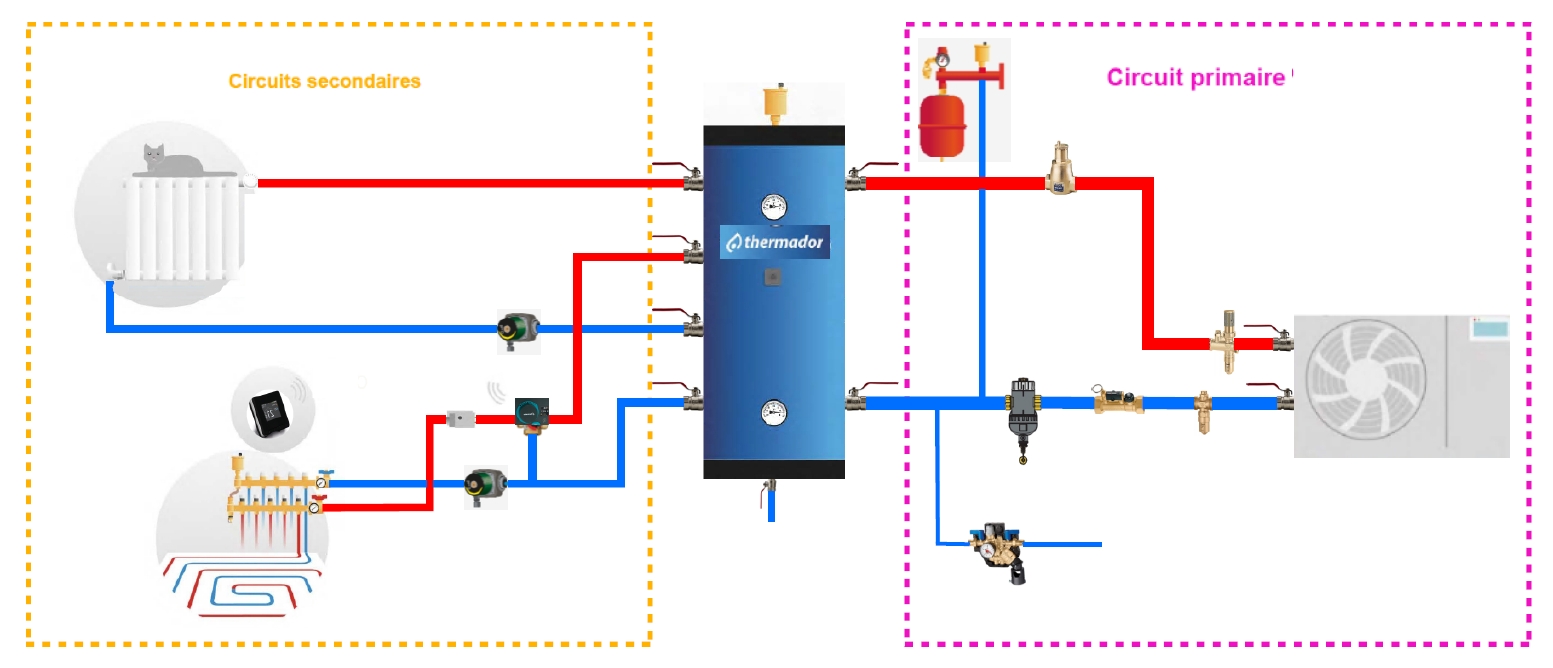

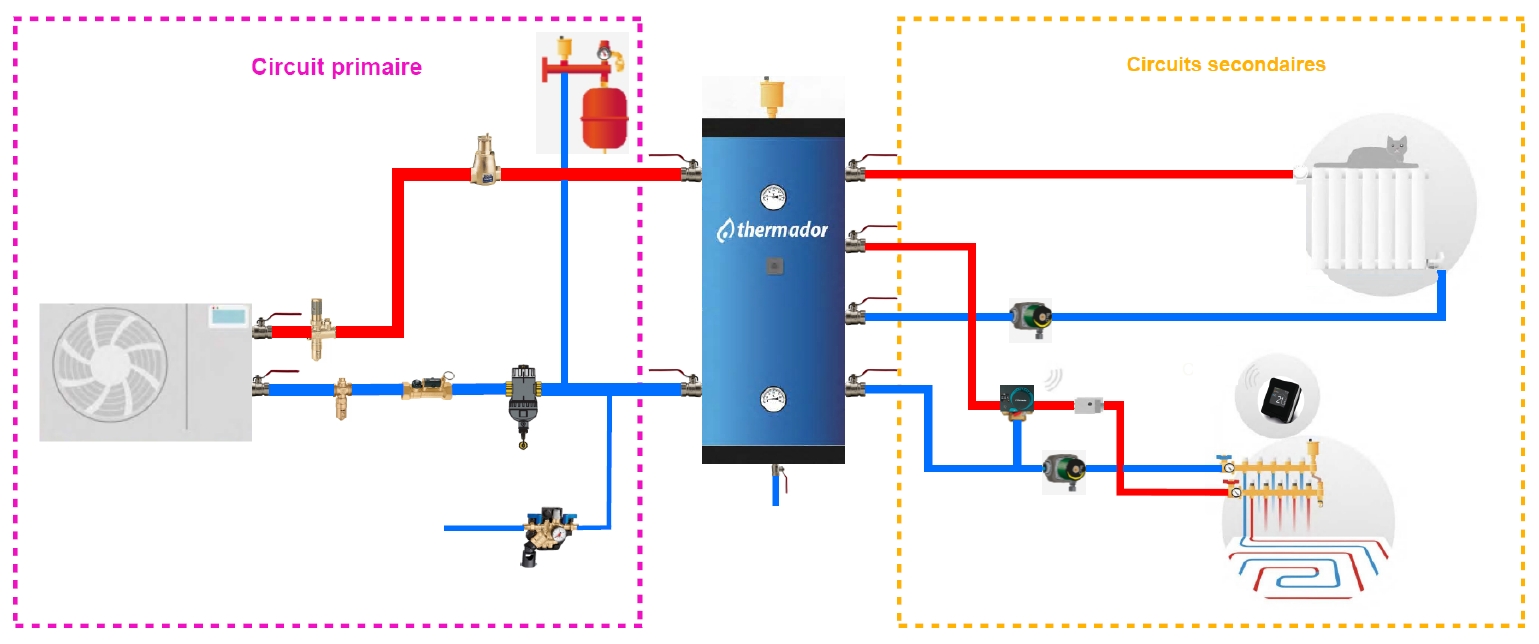

Schéma de principe de raccordement :
LA FICHE TECHNIQUE Bouteilles casse pression (à télécharger en PDF)
